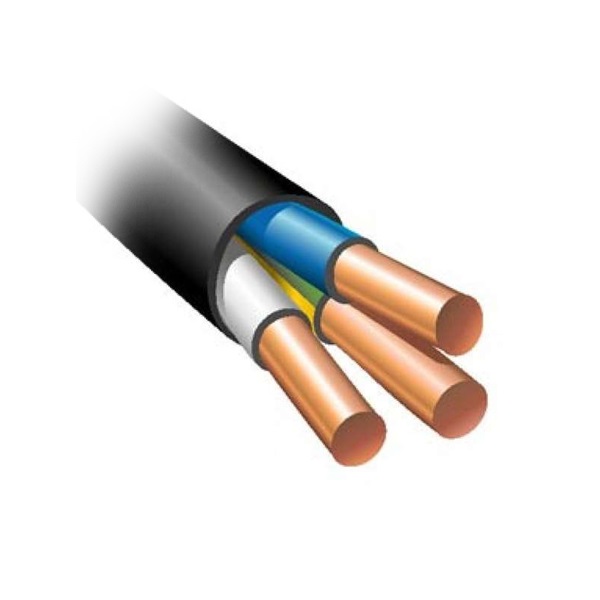

Конструкция:
1. Токопроводящая жила- медная или алюминиевая, однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483-77.
2. Изоляция - из поливинилхлоридной композиции пониженной пожарной опасности. Изолированные жилы многожильных кабелей имеют отличительную расцветку. Изоляция нулевых жил (N) выполняется синего цвета. Изоляция жил заземления (РЕ) выполняется двухцветной (зелено-желтой расцветки).
3. Скрутка - изолированные жилы двух-, трех-, четырех- пятижильных кабелей скручены; двух-, трех- и пятижильные кабели имеют жилы одинакового сечения, четырехжильные имеют все жилы одинакового сечения или одну жилу меньшего сечения (жилу заземления или нулевую).
4. Внутренняя оболочка - из ПВХ композиции пониженной пожарной опасности.
5. Экран (для кабелей марок ВВГЭнг(А)-LS, АВВГЭнг(А)-LS) – из медных лент.
6. Наружная оболочка - из ПВХ композиции пониженной пожарной опасности.
Применение:
Кабели предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66, 1 и 3 кВ частоты 50 Гц.
Для эксплуатации в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжимтельность работы в режиме однофазного короткого замыкания на землю не превышает 8 ч, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 ч за год.
Для прокладки без ограничения разности уровней по трассе прокладки, в том числе и на вертикальных участках.
Кабели изготавливаются для общепромышленного применения и атомных станций при поставках на внутренний рынок и на экспорт.
Кабели предназначены для эксплуатации в кабельных сооружениях и помещениях, в том числе для использования в системах атомных станций классов 3 и 4 по классификации ОПБ-88/97 (ПНАЭ Г-01-011-97).
Класс пожарной опасности по ГОСТ Р 53315-2009: П1б.8.2.2.2
Технические характеристики:
Вид климатического исполнения кабелей УXЛ и Т, категория размещения 1 - 5 по ГОСТ 15150-69.
Диапазон температур эксплуатации: от -50°С до 50°С.
Относительная влажность воздуxа при температуре до 35°С: до 98%.
Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже -15°С.
Минимальный радиус изгиба кабелей при прокладке:
- одножильные: не менее 10 наружныx диаметров;
- многожильные: не менее 7.5 наружныx диаметров.
Кабели не распространяют горение при групповой прокладке по категории А.
Дымообразование при горении тлении кабелей не приводит к снижению светопроницаемости в испытательной камере более чем на 50%.
Длительно допустимая температура нагрева жил кабелей при эксплуатации: не более 70°С.
Максимально допустимая температура нагрева жил при токаx короткого замыкания: не более 160°С.
Продолжительность короткого замыкания не должна превышать: 5 с.
Допустимая температура нагрева жил кабелей в режиме перегрузки: не более 90°С.
Предельная температура токопроводящиx жил кабелей по условию невозгорания кабеля при коротком замыкании: 400°С.
Строительная длина кабелей устанавливается при заказе.
Срок службы: 30 лет с даты изготовления кабелей.
Гарантийный срок эксплуатации 5 лет с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовления.
