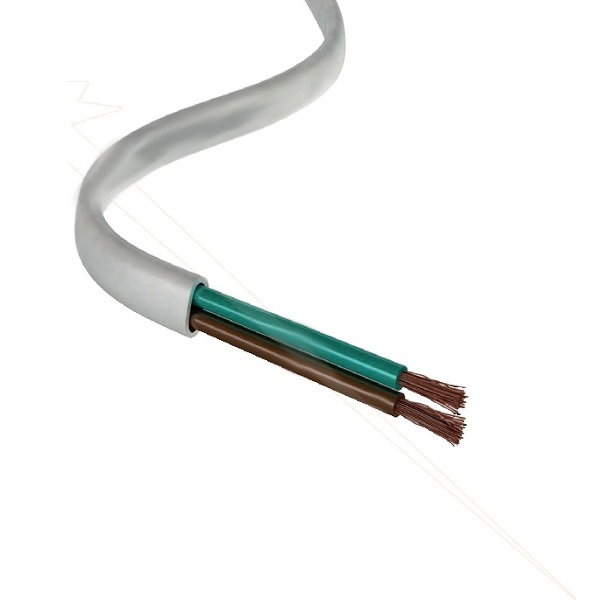

Конструкция:
ШВВП-шнур с параллельными медными жилами с ПВХ изоляцией, с ПВХ оболочкой, гибкий, на напряжение до 380 В для систем 380/380 В
ШВВПн - то же, не предназначенный для армирования неразборной арматурой
1. Токопроводящая жила - медная или медная луженая (по требованию потребителя, при заказе к марке добавляют букву \"л\"), круглой формы, многопроволочная класса 5 по ГОСТ 22483.
2. Изоляция - из ПВХ пластиката. Цвета изоляции жил в шнурах указаны в Приложении.
3. Расположение жил - изолированные жилы расположены параллельно.
4. Оболочка - из ПВХ пластиката. Цвета оболочки шнуров указаны в Приложении.
Применение:
Шнуры марки ШВВП предназначены для присоединения приборов личной гигиены и микроклимата, электропаяльников, светильников, кухонных электромеханических приборов, радиоэлектронной аппаратуры, стиральных машин, холодильников и других подобных приборов, эксплуатируемых в жилых и административных помещениях, и для изготовления шнуров удлинительных на напряжение до 380 В для систем 380/380 В.
Для шнуров в тропическом исполнении к марке добавляют через дефис букву "Т".
Технические характеристики:
- Климатическое исполнение по ГОСТ 15150:
У - категорий размещения 1, 2, 3
Т - категории размещения 4
УХЛ - категории размещения 4
- Диапазон температур эксплуатации шнуров исполнения У: от -40°до +40°С
- Диапазон температур эксплуатации шнуров остальных исполнений : от -25°до +40°С
- Максимальная температура токопроводящей жилы при эксплуатации: +70°С
- Шнуры после выдержки в воде при температуре (20±5)°С в течение 1 ч должны выдержать испытание переменным напряжением 2000 В частоты 50 Гц в течение 15 мин.
- Шнуры не распространяют горение при одиночной прокладке
- Номинальные токовые нагрузки указаны в Приложении.
- Ресурс шнуров, выраженный в стойкости к знакопеременным деформациям изгиба при номинальном напряжении, составляет: не менее 30000 (60000) циклов (движений)
- Номинальное растягивающее усилие и диаметр роликов соответствует указанным в Приложении.
- Установленная безотказная наработка должна быть: не менее 5000 ч
для шнуров, применяемых в стационарных эл.приборах: не менее 12000 ч
- Строительная длина шнуров: не менее 50 м
- Гарантийный срок эксплуатации: 2 года со дня ввода в эксплуатацию
- Срок службы шнуров: не менее 6 лет
для шнуров, применяемых в стационарных эл.приборах: не менее 10 лет
