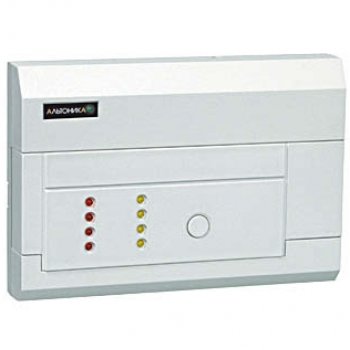

RR-701R15/4 Приемник радиоканальный стационарный

Описание товара

Приемник 4-зонный на 15 передатчиков в 4 группах, индикация зоны 4 светодиодами, 4 реле, отдельное реле на каждую группу, звуковая сигнализация, размеры110х110х38, 10-15В

Назначение: приемник  входит в состав системы радиоканальной тревожной сигнализации Риф Ринг-701 и предназначен для приема сигналов тревоги от носимых радиокнопок и стационарных передатчиков данной системы и выдачи тревожных извещений на приемно-контрольные приборы путем переключения контактов сигнальных реле. Возможен прием сигналов тревоги от стационарных передатчиков системы Риф Стринг-200.

Основные особенности RR-701R15/4:

С приемником могут использоваться до 15 передатчиков, разбитых на 4 группы (зоны охраны) –  3 группы по четыре передатчика и 1 группа из трех передатчиков. В простейшем случае в каждую группу может входить один передатчик. Перед использованием каждый передатчик должен быть зарегистрирован в памяти приемника с помощью процедуры обучения по эфиру. Дополнительное оборудование для обучения не требуется.
Приемник имеет 4 реле – по одному на каждую зону. При приеме сигнала от зарегистрированного передатчика включается звуковой сигнал, мигающим светодиодом отображается номер группы и срабатывает соответствующее реле. Прием радиосигналов от передатчиков разных групп происходит независимо, реле могут срабатывать одновременно и в любом сочетании.
Дальность передачи тревожных радиосигналов в условиях прямой видимости от радиокнопок достигает 1000 м, от стационарных передатчиков существенно больше. Реальная дальность передачи зависит от наличия и характера препятствий распространению радиоволн (стен, потолочных перекрытий, строений), интенсивности радиопомех, напряжения питания батареи передатчика и т.п. В сложных условиях можно существенно увеличить радиус действия системы, подключив к приемнику выносную антенну.
Технические характеристики:

Информационная емкость: 15 передатчиков, разбитых на 4 группы
Напряжение питания: от 10 до 15 В
Ток потребления:
в норме не более 80 мА
при всех включенных реле не более 300 мА
Параметры релейного выхода:
максимальное напряжение при токе до 100 мА - 72 В
максимальный ток при напряжении 12 В - 2 А
Диапазон рабочих температур: от -20 до +40 °C
Габаритные размеры (без антенны): 160 х 110 х 32 мм
Полное описание

Приемник 4-зонный на 15 передатчиков в 4 группах, индикация зоны 4 светодиодами, 4 реле, отдельное реле на каждую группу, звуковая сигнализация, размеры110х110х38, 10-15В

Назначение: приемник  входит в состав системы радиоканальной тревожной сигнализации Риф Ринг-701 и предназначен для приема сигналов тревоги от носимых радиокнопок и стационарных передатчиков данной системы и выдачи тревожных извещений на приемно-контрольные приборы путем переключения контактов сигнальных реле. Возможен прием сигналов тревоги от стационарных передатчиков системы Риф Стринг-200.

Основные особенности RR-701R15/4:

С приемником могут использоваться до 15 передатчиков, разбитых на 4 группы (зоны охраны) –  3 группы по четыре передатчика и 1 группа из трех передатчиков. В простейшем случае в каждую группу может входить один передатчик. Перед использованием каждый передатчик должен быть зарегистрирован в памяти приемника с помощью процедуры обучения по эфиру. Дополнительное оборудование для обучения не требуется.
Приемник имеет 4 реле – по одному на каждую зону. При приеме сигнала от зарегистрированного передатчика включается звуковой сигнал, мигающим светодиодом отображается номер группы и срабатывает соответствующее реле. Прием радиосигналов от передатчиков разных групп происходит независимо, реле могут срабатывать одновременно и в любом сочетании.
Дальность передачи тревожных радиосигналов в условиях прямой видимости от радиокнопок достигает 1000 м, от стационарных передатчиков существенно больше. Реальная дальность передачи зависит от наличия и характера препятствий распространению радиоволн (стен, потолочных перекрытий, строений), интенсивности радиопомех, напряжения питания батареи передатчика и т.п. В сложных условиях можно существенно увеличить радиус действия системы, подключив к приемнику выносную антенну.
Технические характеристики:

Информационная емкость: 15 передатчиков, разбитых на 4 группы
Напряжение питания: от 10 до 15 В
Ток потребления:
в норме не более 80 мА
при всех включенных реле не более 300 мА
Параметры релейного выхода:
максимальное напряжение при токе до 100 мА - 72 В
максимальный ток при напряжении 12 В - 2 А
Диапазон рабочих температур: от -20 до +40 °C
Габаритные размеры (без антенны): 160 х 110 х 32 мм
